Name:
ROV X
Schiffstype:
Remotely Operated Vehicle
Länge:
30 cm
Breite:
25,00 cm
Maßstab:
1:1
Gewicht:
---- g
Antrieb:
Bürstenlose Außenläufer 11,1 V
Tauchsystem:
Hubsystem Thruster
Bemerkung:
Unterwasserkamera
Erbauer:
Markus Reidegeld, Simon Topmann
Da der ROV evtl. auch mal einen Greifarm bekommen soll habe
ich ihn noch einmal komplett überarbeitet.

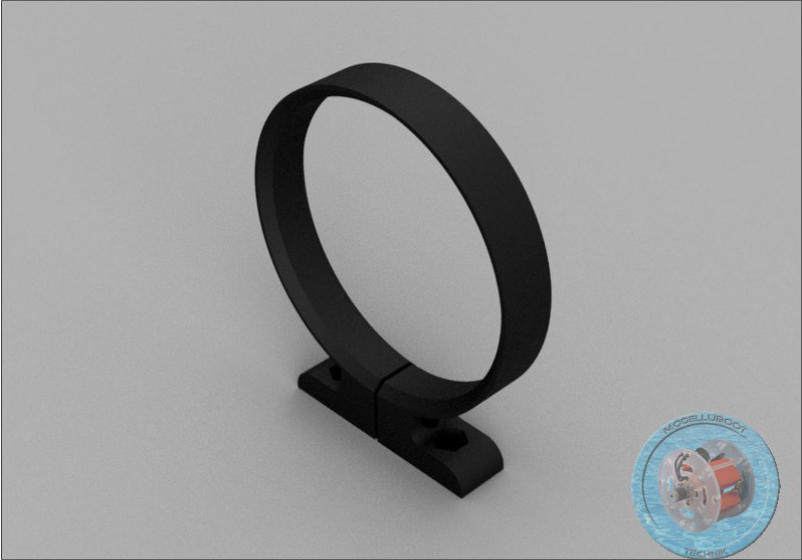

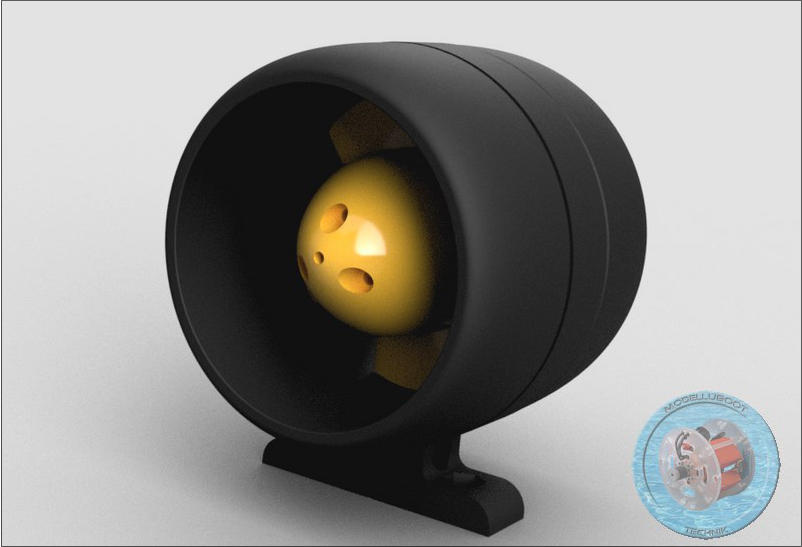

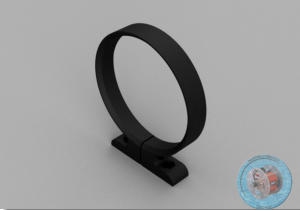

Haltering für den Thruster
Einfach

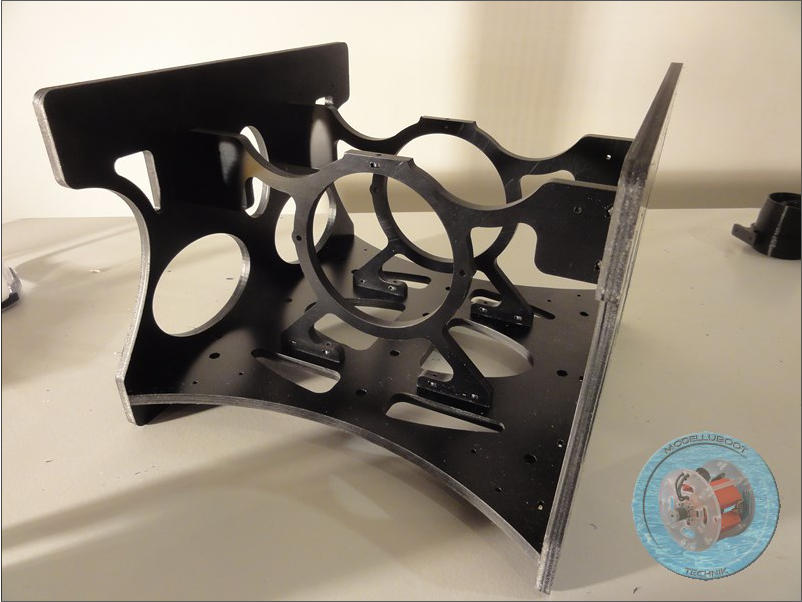

Rahmenteile für den ROV

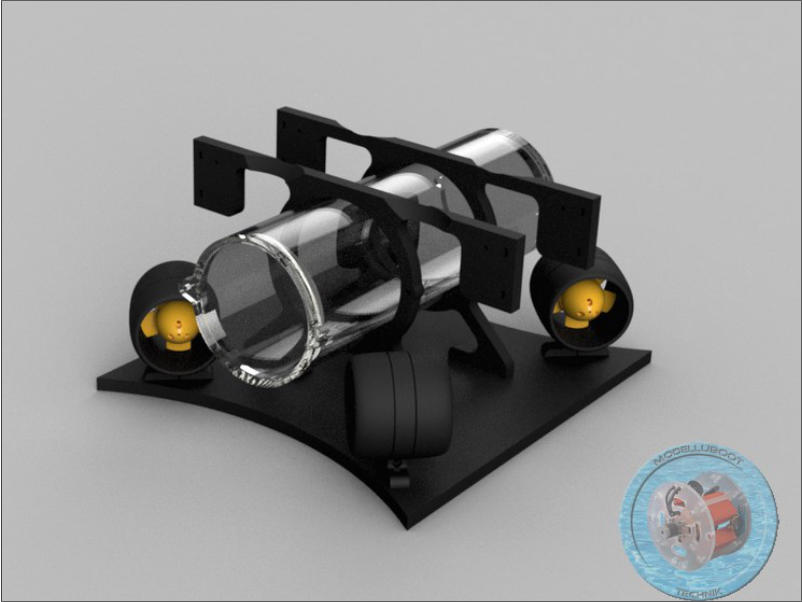

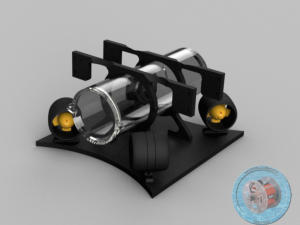

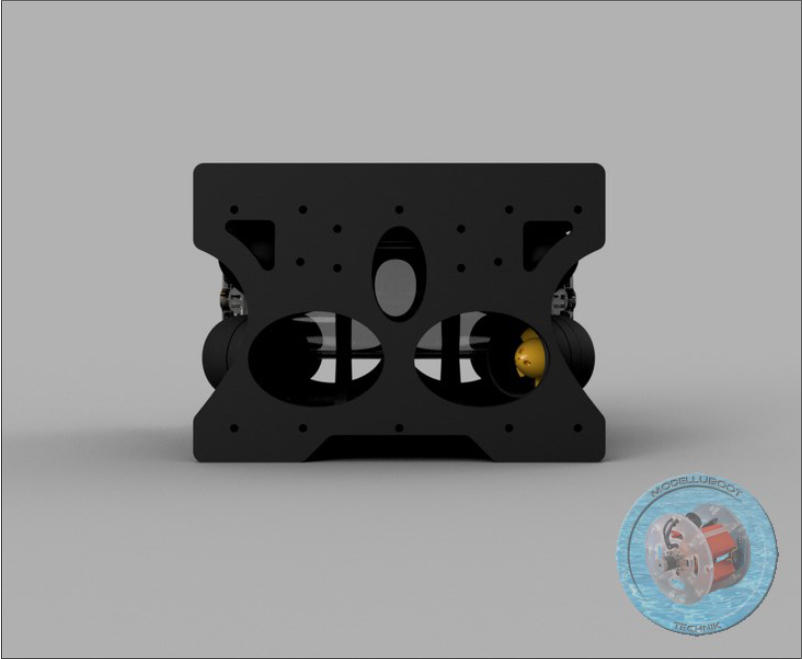

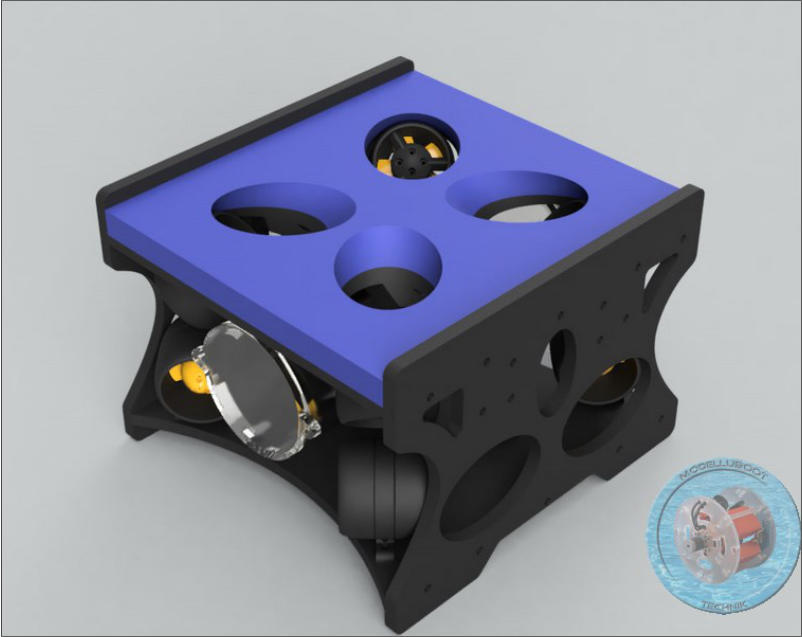

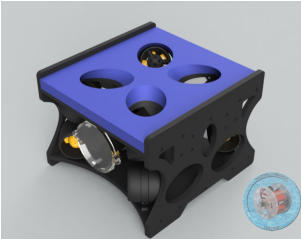

Aufbau des ROV’s

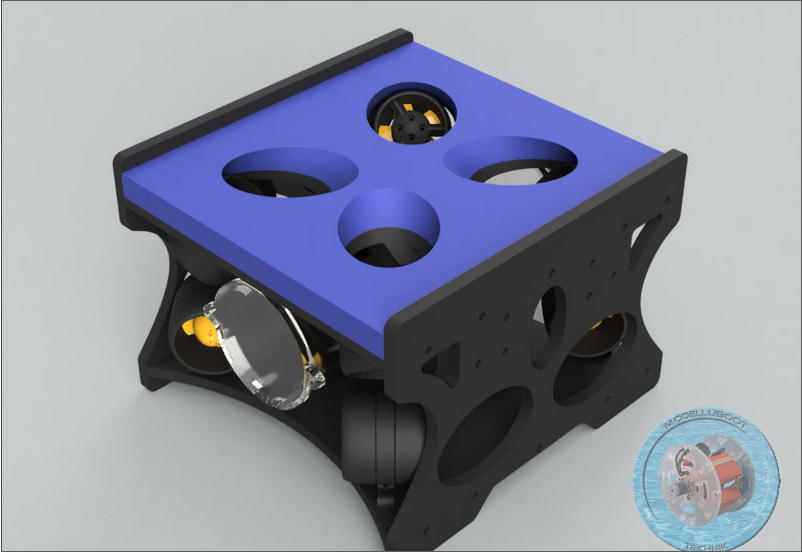

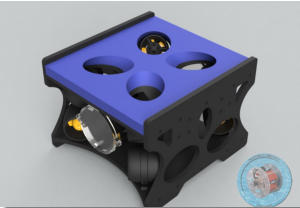

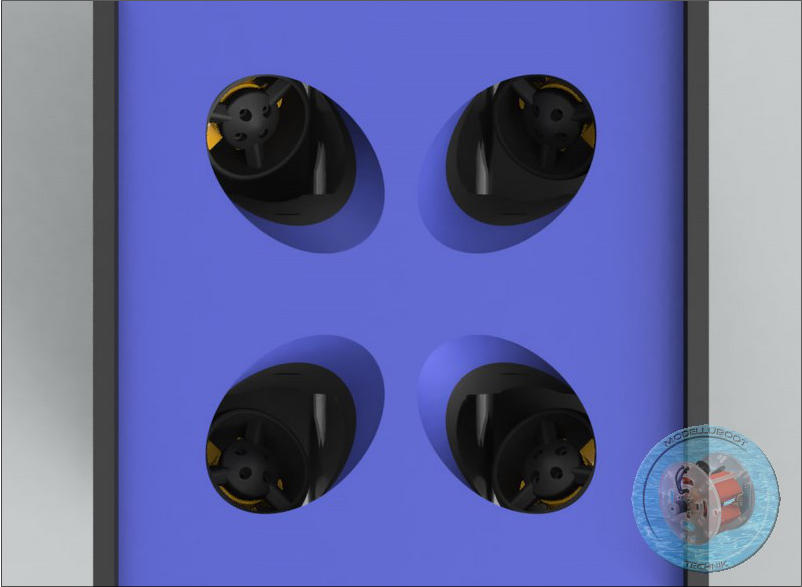

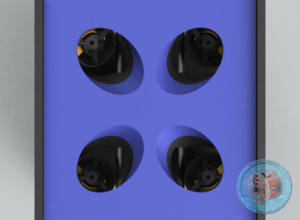

ROV Draufsicht

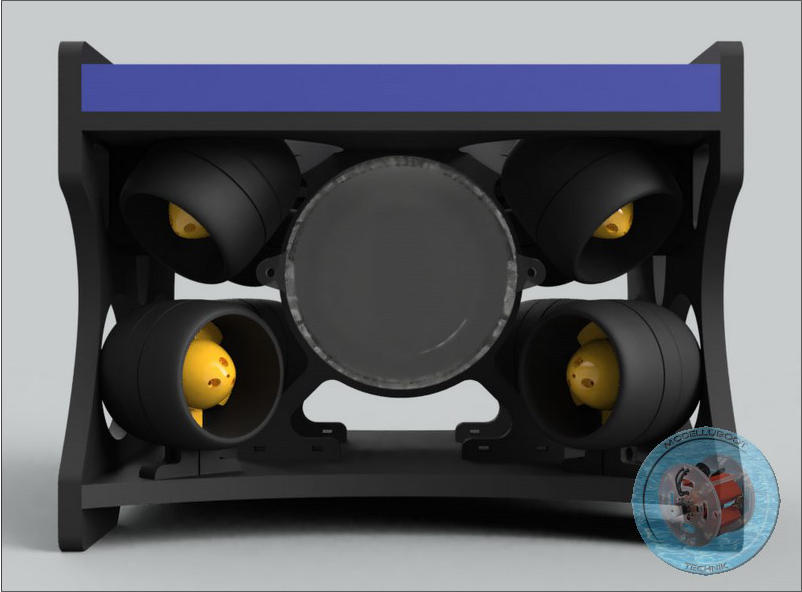

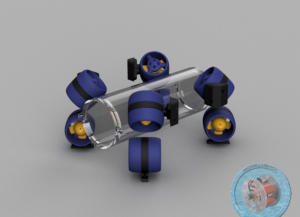

Neue Thrusteranordnung

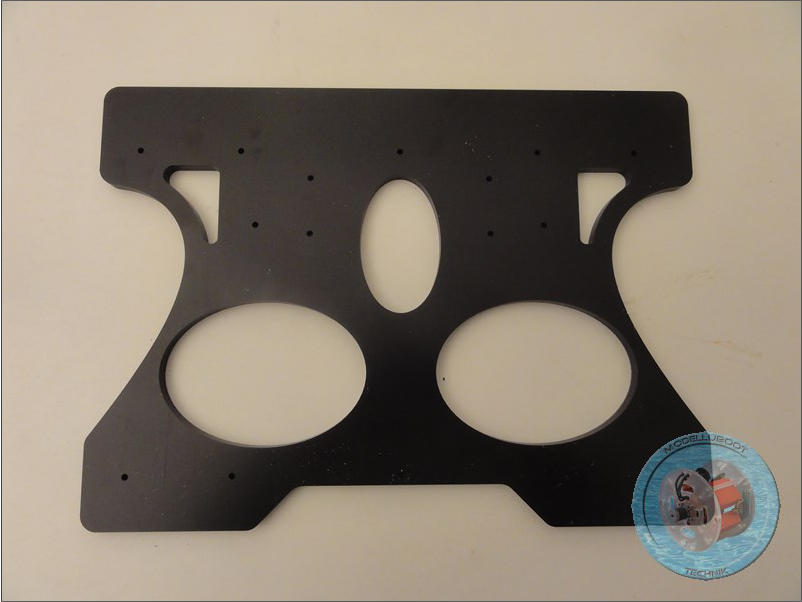

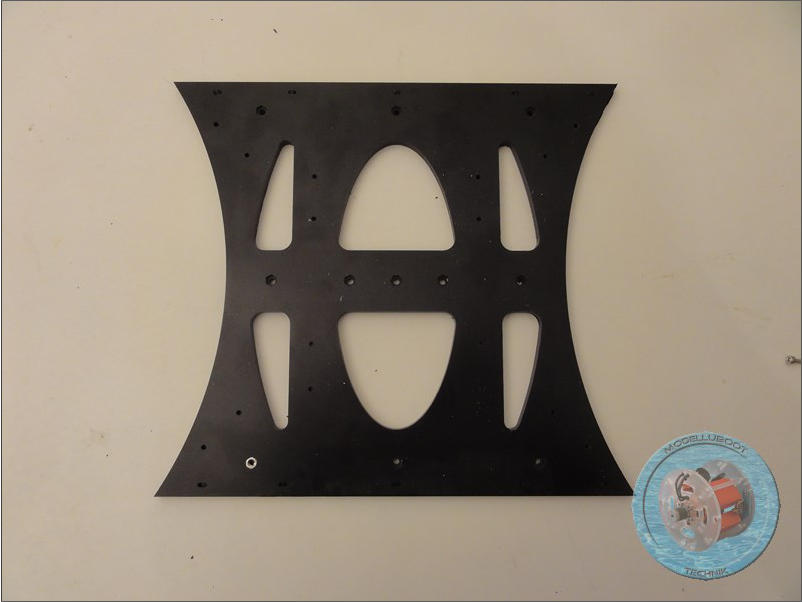

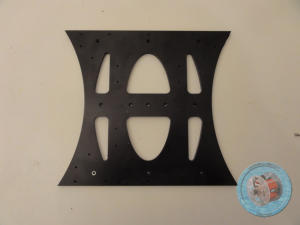

Bodenplatte und Seitenteile des ROV’s sind gefräst.

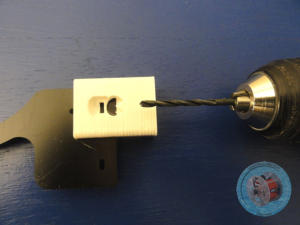

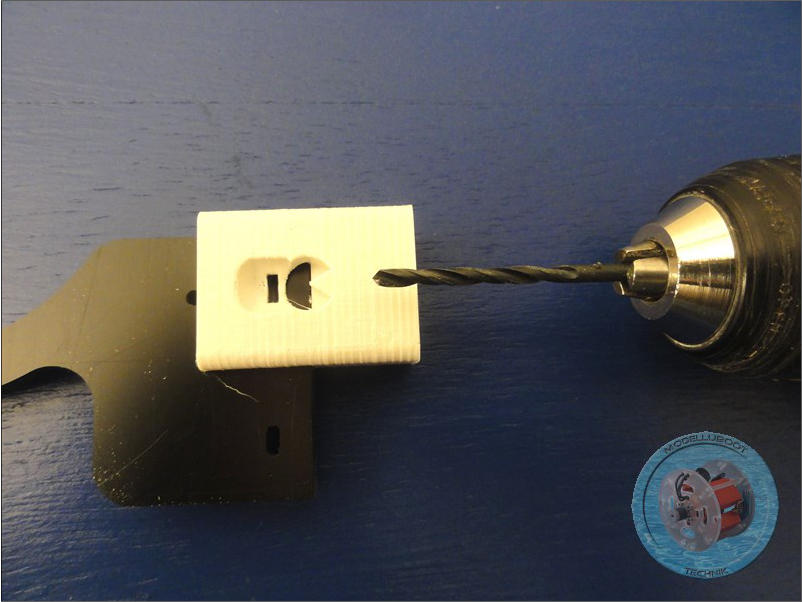

Bohrlehre mit Hilfe eines 3D Druckers gedruckt. Die
Bohrlehre dient zum Bohren der Löcher für die
Verschaubung der Plattenteile.

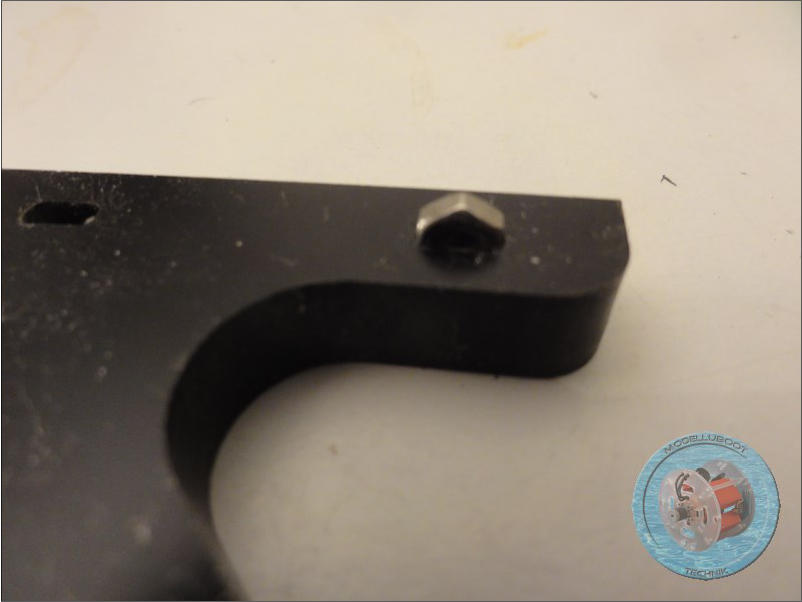

Einpressen der Muttern M3 in die Bodenplatte.
Der Rahmen des ROV ist verschraubt, efehlen noch
Deckel und Auftriebskörper.

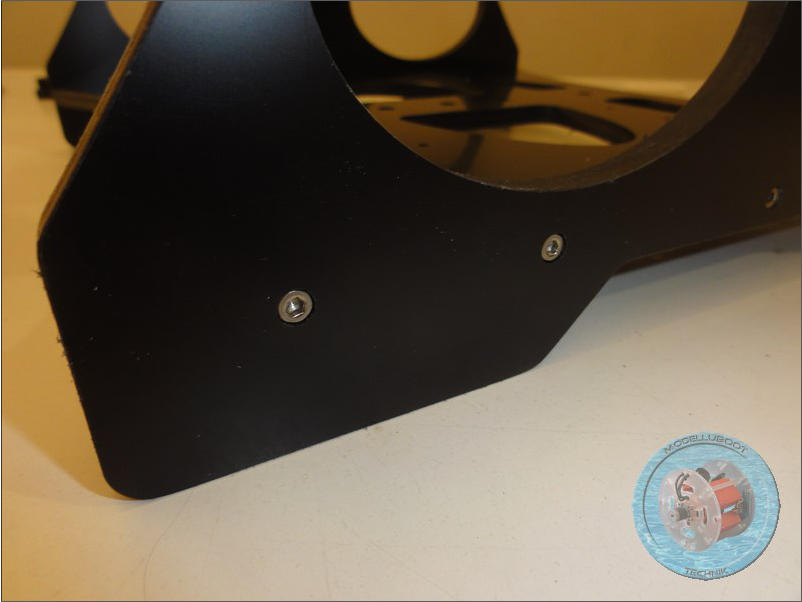

Die versenkten M3 Edelstahlschrauben.
Nachdem der neue 3D Drucker nun
fertig ist habe ich die ersten Teile für
den ROV gedruckt.

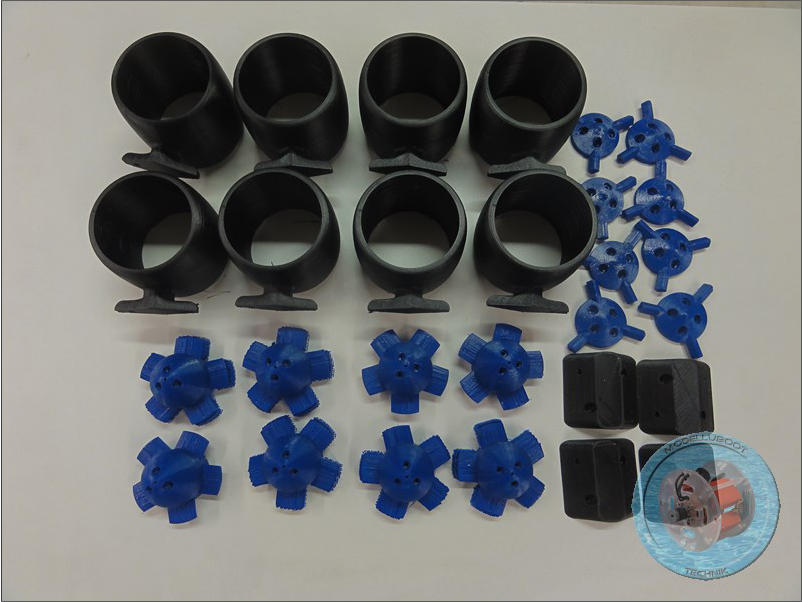

Die Motorgondeln und Halter für die
Gondeln in schwarz. Die Rotoren und
Motorhalterungen in blau.
