Name:
Nekton Gamma, Alfa, Delta
Schiffstype:
Forschungs Tauchboot
Länge:
83,70 cm
Breite:
27,00 cm
Maßstab:
1:5,5
Gewicht:
---- g
Antrieb:
Bürstenloser Außenläufer 11,1 V
Tauchsystem:
Doppelkobentauchtank mit zwei Motoren
Bemerkung:
Gemeinschaftsprojekt
Erbauer:
Markus Reidegeld, Sebastian Koße
Beim Besuch eines Vereinskollegen in meinem heimischen Hobbykeller
entdeckte er ein altes ruhendes Ubootprojekt von mir. Er war sofort Feuer und
Flamme für das Projekt und fragte ob er nicht mit einsteigen könnte. Ich
willigte sofort ein denn für mich war es ja auch ein Anreiz das alte Projekt
wieder aufzunehmen. Sebastian ein weiterer Vereinskollege wollte ebenfalls
gerne mal ein Uboot bauen und so waren wir schon drei. Ursprünglich hatte ich
geplant die Delta nachzubauen, doch im Laufe der weiteren Planung für das
Projekt entschied ich mich um und überließ die schon angefertigten Formen
meinem Modellbaukollegen Jörg der gerne die Delta bauen wollte. Sebastian
und ich entschieden uns für die Vorgänger der Delta, Ich wählte die Gamma und
Sebastian die Alpha. Die beiden Tauchboote sind von der Konzeption her gleich
nur im Bereich des Turms, des Bugs sowie in einigen Details gibt es
Unterschiede, was die Planung etwas erleichtern würde.
Zu Original:

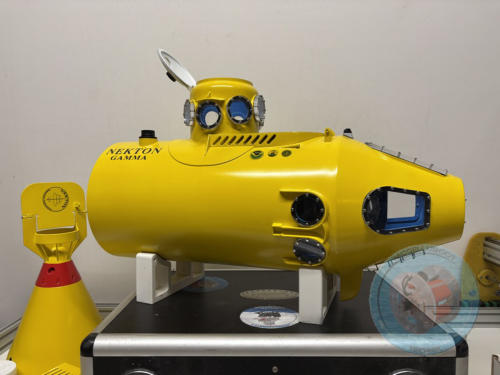

Die Nekton Gamma ist ein Tauchboot der Nekton Inc. und lief 1971 vom Stapel.
Eingesetzt wurde das Tauchboot zunächst bei der Inspektion von Offshore-
Erdölanlagen und später auch als Forschungstauchboot für eine Universität.
Technische Daten des Originals:
Tauchtiefe:
300 m
Zerstörungstauchtiefe:
760 m
Länge:
4,70 m
Breite:
1,50 m
Höhe:
1,80 m
Gewicht:
2100 Kg
Nutzlast:
245 Kg
Antrieb:
Gleichstrommotor 2,6 kW
Tauchsystem:
Druckluft Tauch und Regelzellen
Energie:
24V Blei-Akkus mit 4,3 kWh
Ich übernahm die CAD Planung der Modelle und Sebastian als Feinmechaniker
übernahm die Fertigung der konventionell gefertigten Teile des Bootes. Damit
Sebastian bis zum Baustart nicht so lange warten musste bis ich das Boot komplett
fertig geplant habe entschlossen wir uns während der Planung schon mit der
Herstellung von Einzelteilen zu beginnen. So konzentrierte ich mich erst auf den
abschraubbaren Heckbereich. Als dieser Fertig war began Sebastian mit der Fertigung
der Wellen und der Schiffsschrauben.

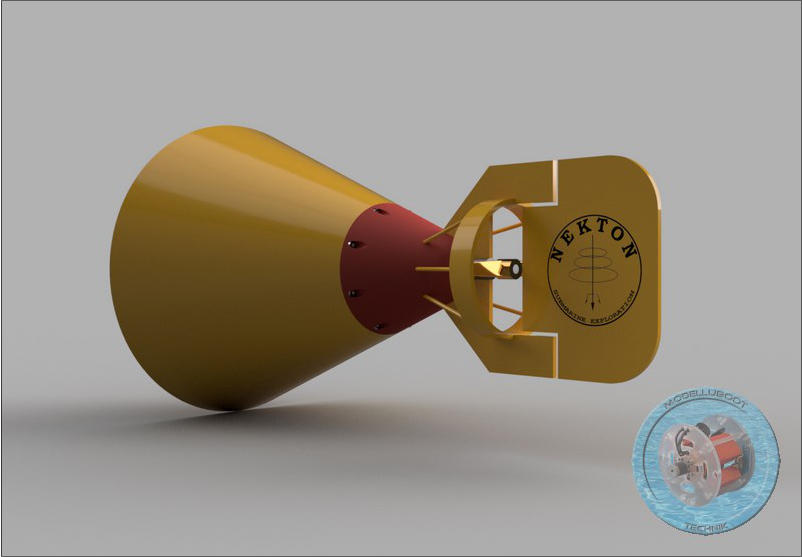

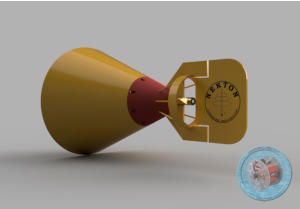

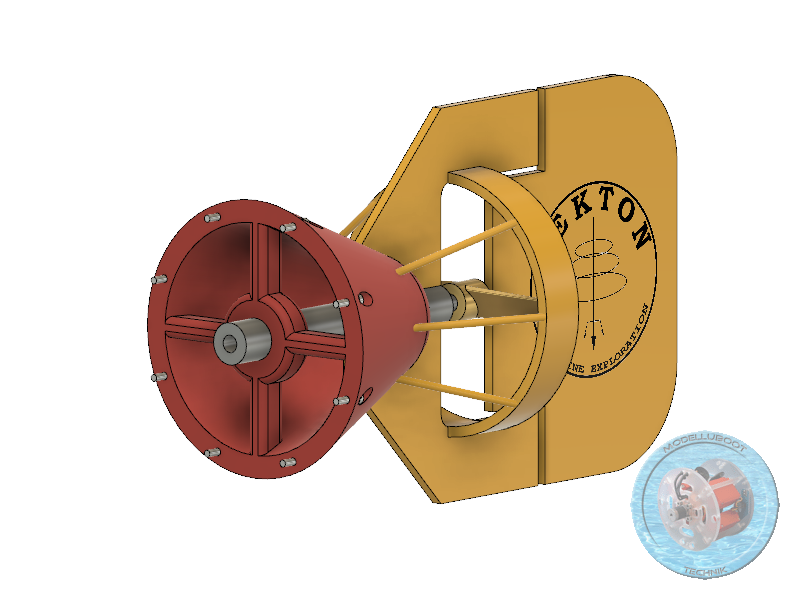

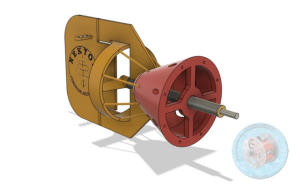

Bild Links: Zeichnung vom
abschraubbarem Heckteil der Boote.

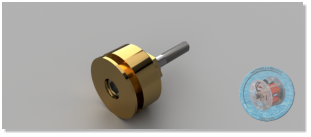

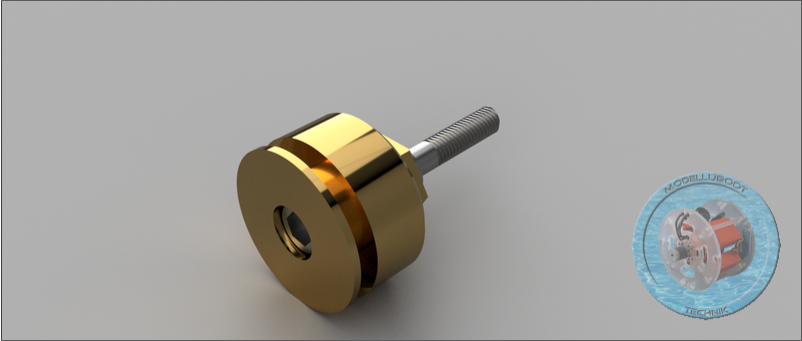

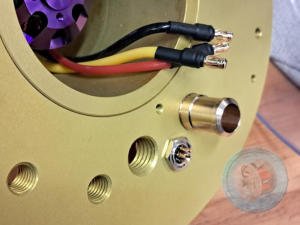

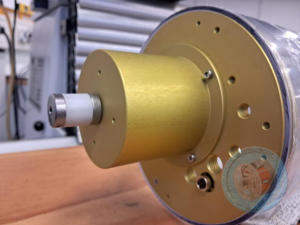

Die Zentralverschlussschraube im Bug.

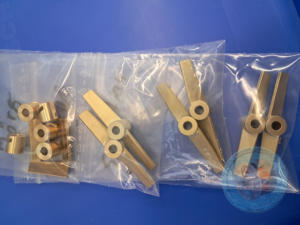

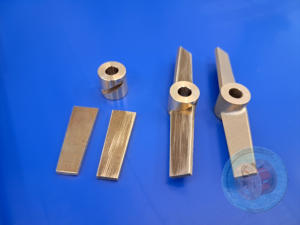

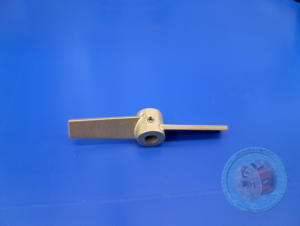

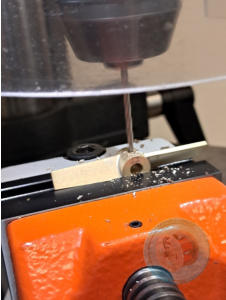

Bilder unten Anfertigung der Schiffsschrauben durch
Sebastian.

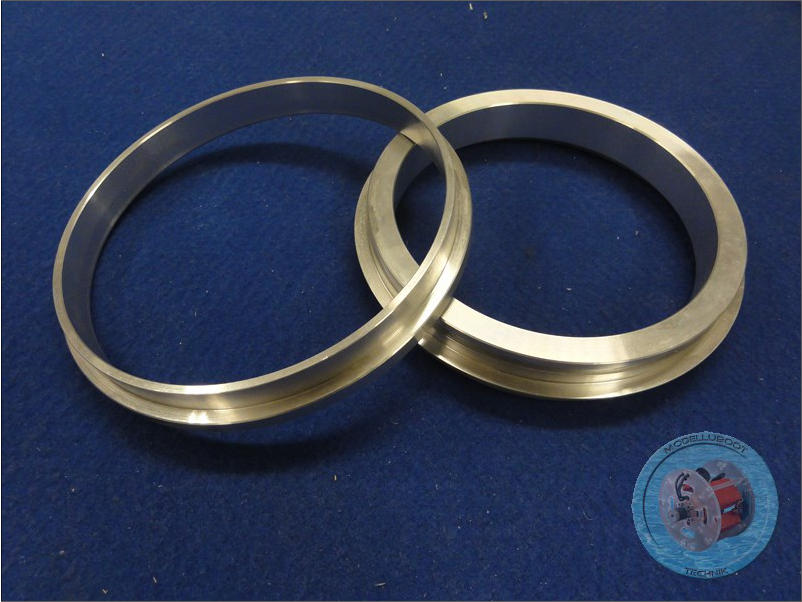

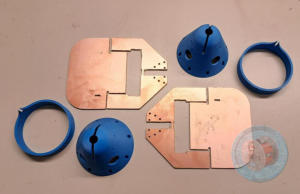

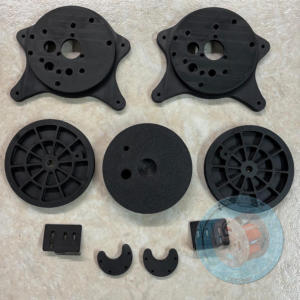

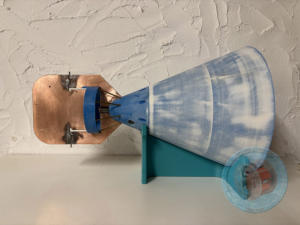

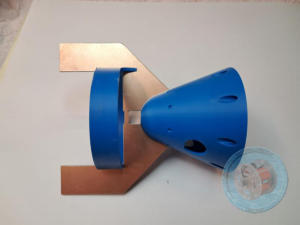

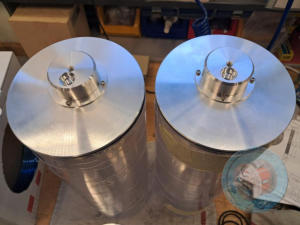

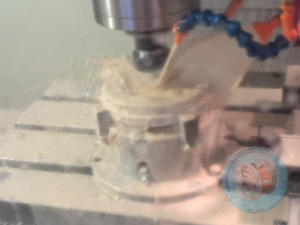

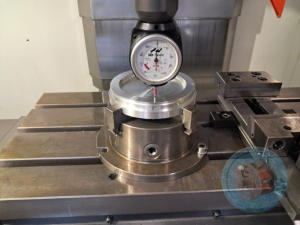

Bild unten: Die ersten Druck- und Frästeile für das Heck
sind fertig.

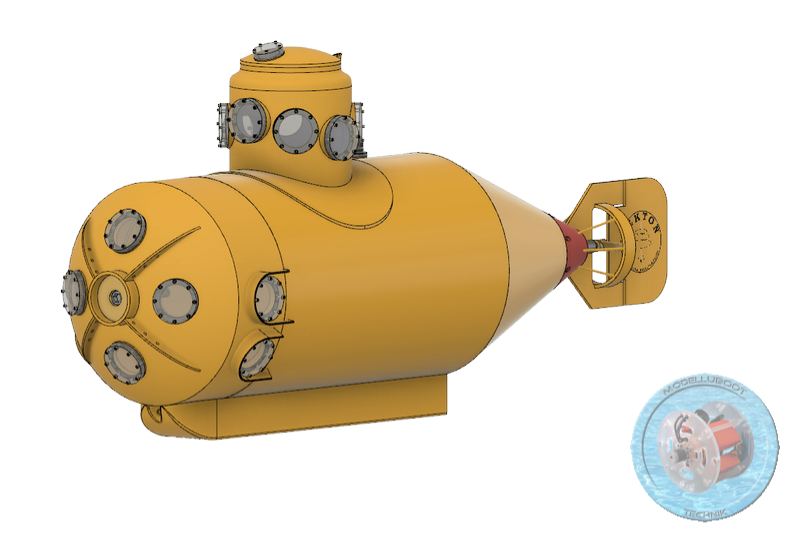

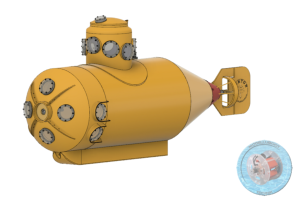

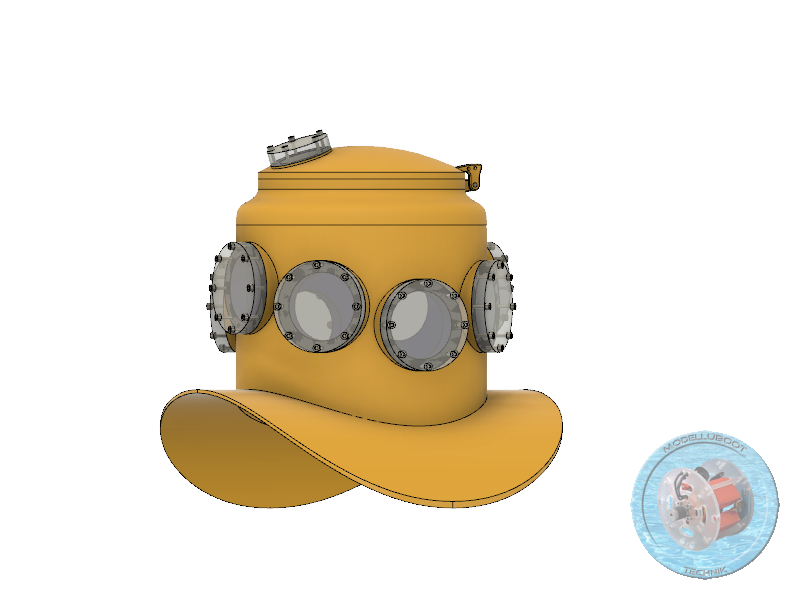

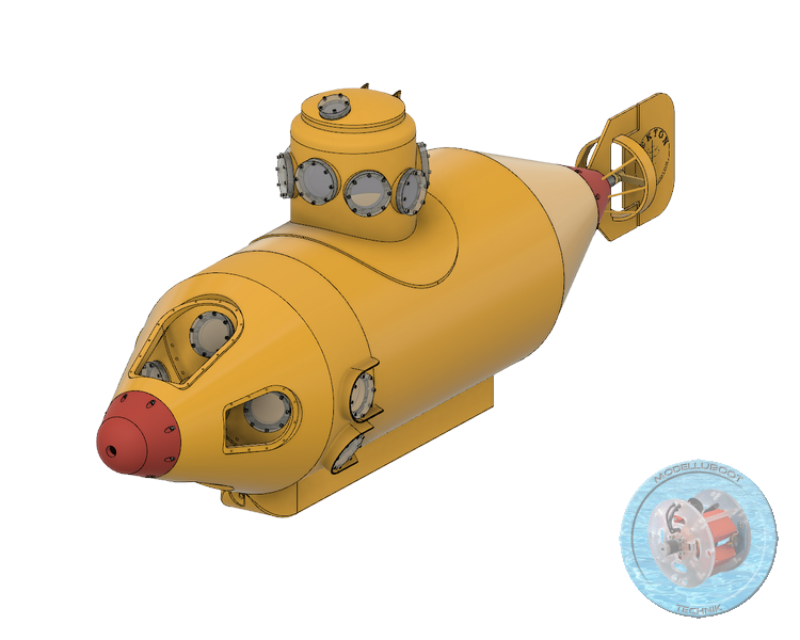

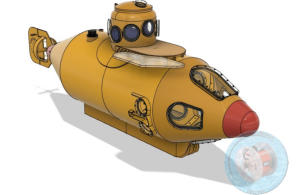

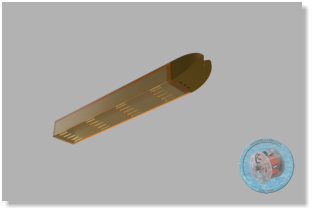

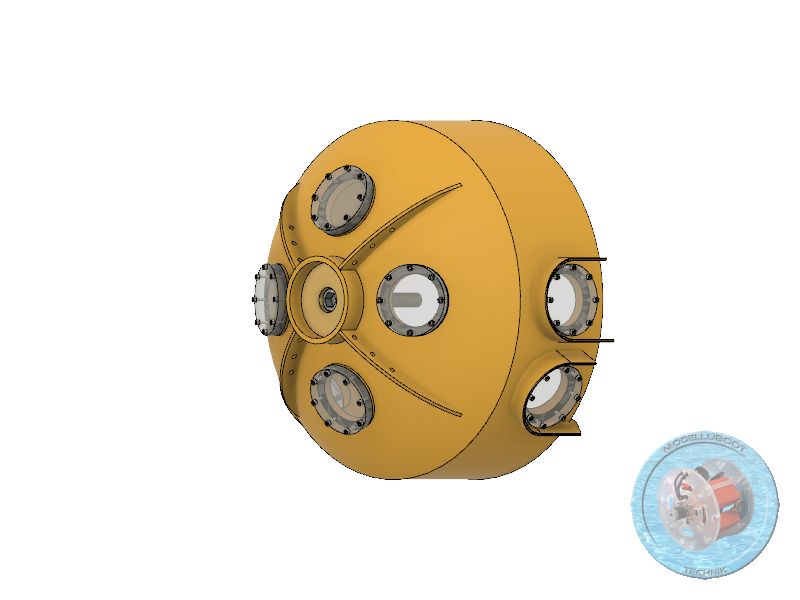

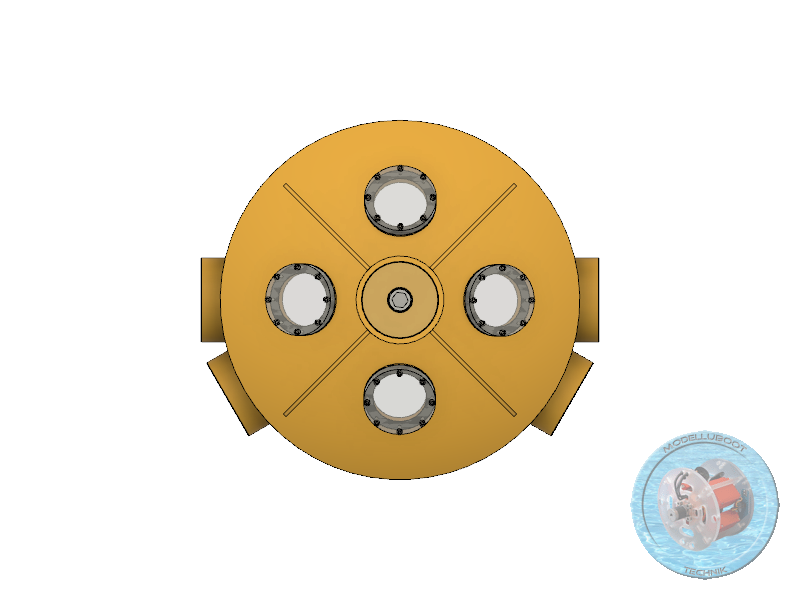

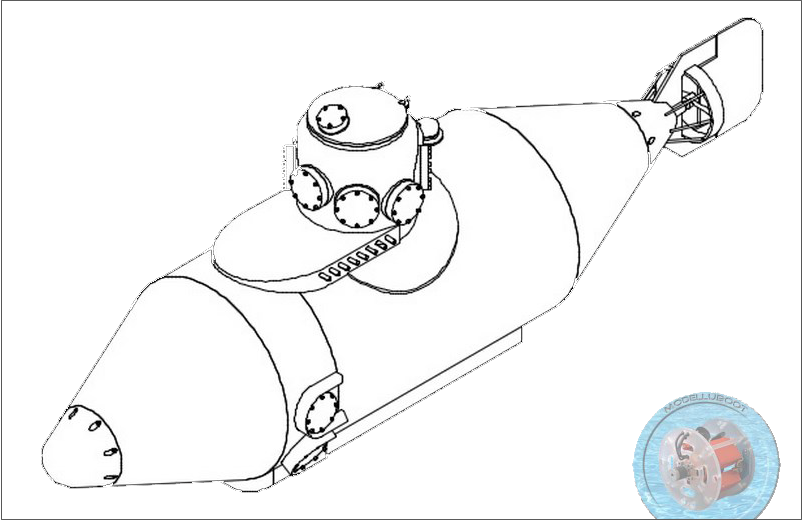

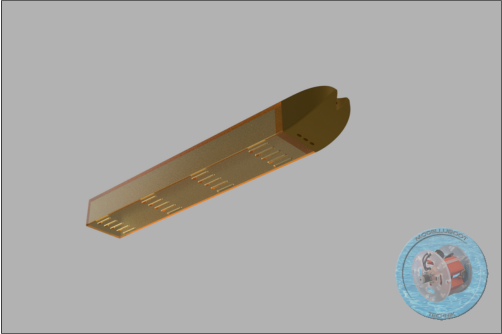

Bild unten: Der Rumpf ist bis auf ein paar Details fertig
gezeichnet.

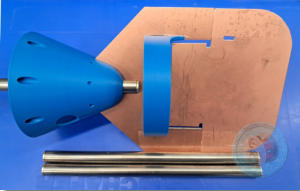

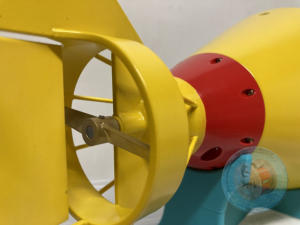

Rechts: Sebastian hat die
Wellenanlage fertiggestellt.

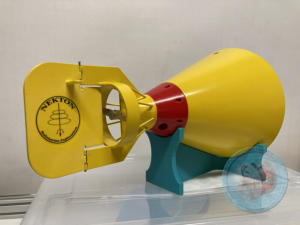

Links: Verkleben und schleifen des
Heckteils.

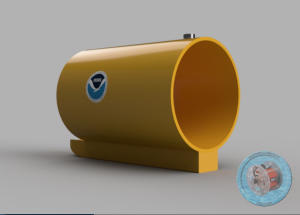

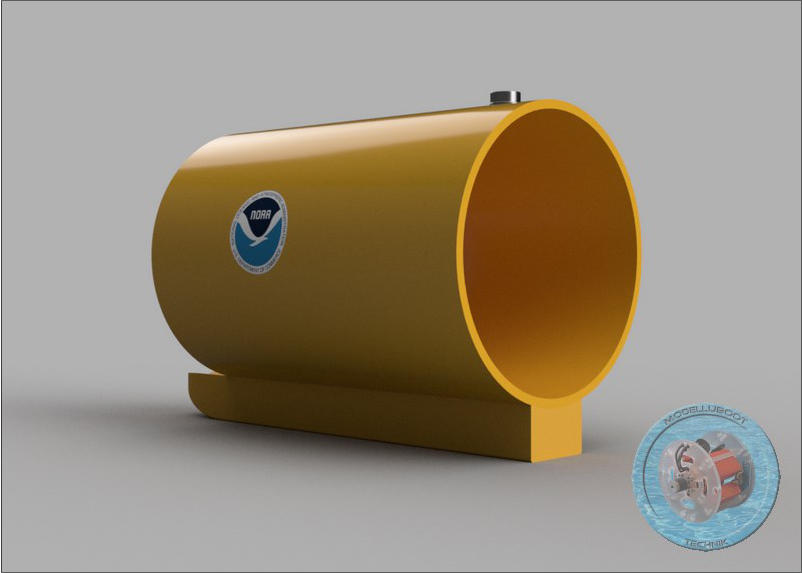

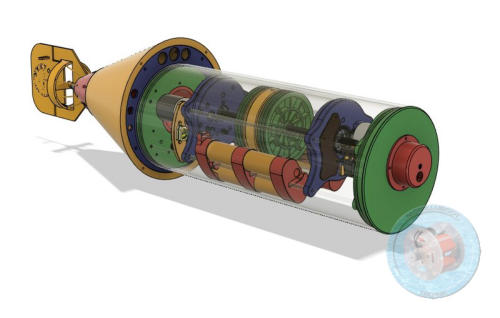

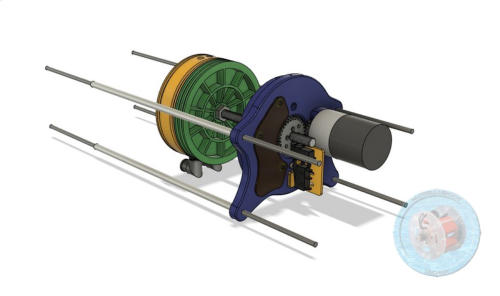

Unten: Druckkörper und Technik sind fertig gezeichnet

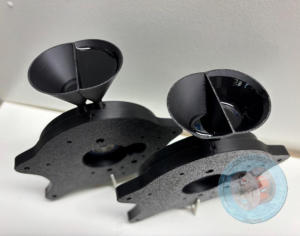

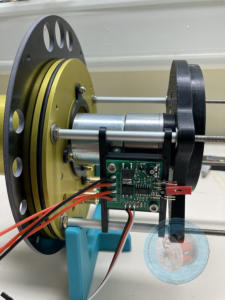

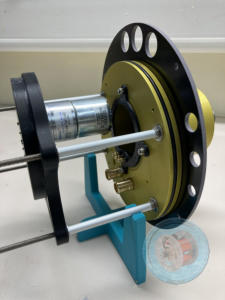

Rechts: Getriebe, Kolben und
Mittelspant des Doppelkolbentanks

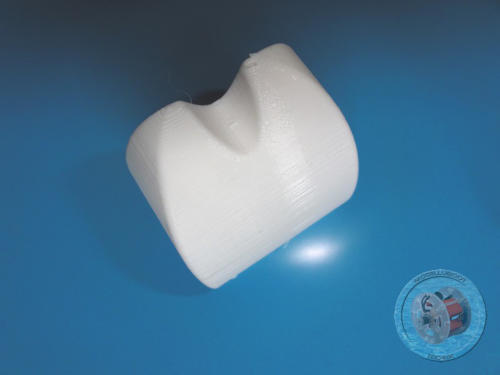

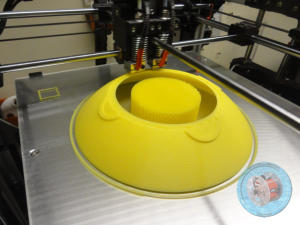

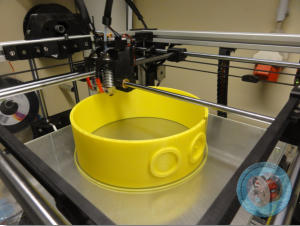

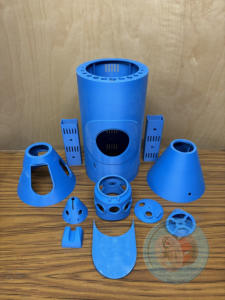

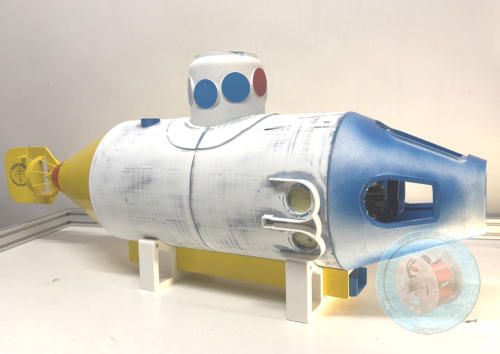

Bild links: Druckteile für den Rumpf der
Gamma sind fertig.
Bild Rechts: Getriebe, Kolben und
Mittelspant des Doppelkolbentanks sind
fertig gedruckt.

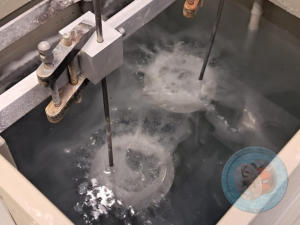

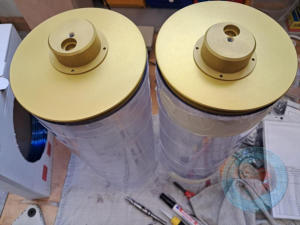

Bild unten: Die Getriebespanten des
Tauchtanks werden vergossen.

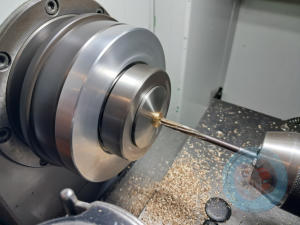

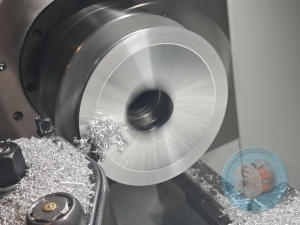

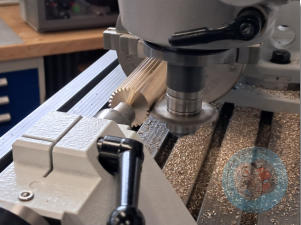

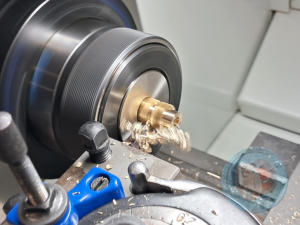

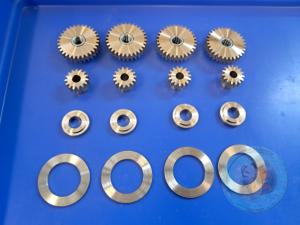

Bilder unten: Sebastian fertigt die
Zahnräder für die Tauchtanks.
